Guía de instalación de muebles abiertos

Herramientas necesarias y pasos específicos para el montaje e instalación de armarios abiertos bajos, altos y de pared

Los armarios abiertos son elementos de diseño y almacenamiento dentro de la composición de tu proyecto de cocina o mobiliario. Se pueden hacer de distintas dimensiones, y las instrucciones de montaje e instalación varían según sus características:

• Forma: Rectas o curvas
• Ubicación: mueble bajo o mueble alto, y mueble de pared.

Su montaje es muy sencillo: se realiza mediante lamellos ocultos en las baldas o piezas horizontales. Estos son elementos de ensamblaje desmontables, que le dan mucha estabilidad y rigidez a la estructura, consiguiendo un resultado estético y robusto.

Características

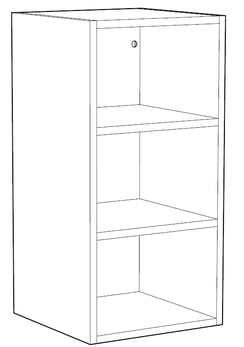

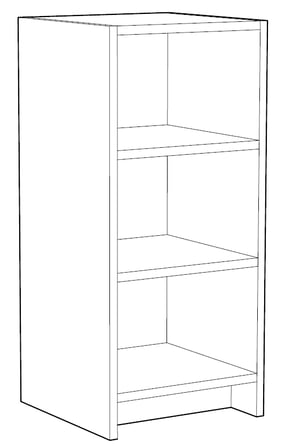

1. Muebles rectos

• Patas: tanto los muebles bajos como los muebles altos llevan mecanizaciones para patas METOD. Éstas ayudan a soportar el armario y aseguran que esté nivelado.

• Profundidad: Varía de ⤡20 a ⤡62,3 cm.
• Alto: De un mínimo de ↕20 cm a un máximo de ↕228 cm. Para un alto total de 240 cm, la configuración llevará dos muebles
• Ancho: Mínimo de ↔15 cm, máximo de ↔120 cm.
• Baldas: de 0 a 5 unidades, siempre equidistantes.

2. Muebles curvos

• Patas: tanto los muebles bajos como los muebles altos llevan mecanizaciones para patas METOD. Éstas ayudan a soportar el armario y aseguran que esté nivelado.
• Dimensiones disponibles:
  • Para muebles de fondo ⤡60 cm: ⤡623x↔623 mm
  • Para muebles de fondo ⤡37 cm: ⤡396x↔396 mm
  • El ↕alto puede variar en función del mueble hasta un máximo de ↕228 cm
• Baldas: de 0 a 5 unidades, siempre equidistantes.

Preparación

• Cada pieza del armario va identificada con una pegatina con un código. Estos códigos facilitarán la ubicación y el ensamblaje correcto de las piezas.
• Para el montaje necesitarás una llave Allen de 4mm y un taladro, que no están incluidos.
• Las metopas para las baldas vienen incluidas.



Instalación

1. Muebles rectos

Primero, se monta el mueble abierto de manera independiente, y después se acopla a la línea de muebles.

1. Coloca los paneles inferior centrales sobre uno de los paneles laterales. Utiliza la llave Allen para apretar y asegurar las piezas firmemente.
2. Desliza la pieza trasera a través de la ranura.
3. Añade el otro panel lateral y asegura cada panel central con la llave Allen. Inserta los soportes de baldas en las perforaciones predeterminadas en los paneles laterales. A continuación coloca las baldas sobre los soportes, de manera que los rebajes de la parte inferior encajen correctamente.
4. Tapa los orificios con los tapones suministrados.

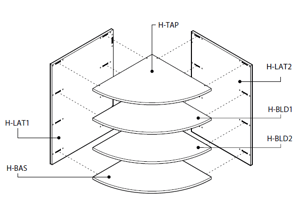

2. Muebles curvos

Características principales

Primero, se monta el mueble abierto de manera independiente, y después se acopla a la línea de muebles.

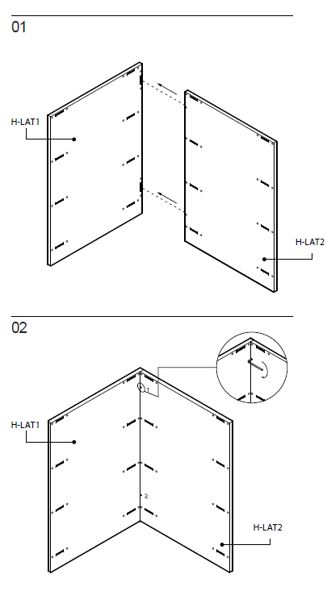

• Localiza el lateral H-LAT1, que será unos cm más ancho que H-LAT2, ya que absorbe su grosor.
• Ensámblalo y fíjalo con la llave Allen.

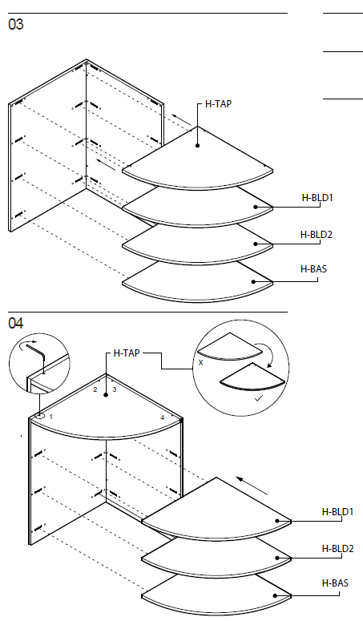

• Localiza la balda superior H-TAP y la inferior H-BAS.
• En función de la posición de la balda, debe ir posicionada con los agujeros para las metopas hacia arriba o hacia abajo.
• Salvo la tapa superior, las baldas deberán ajustarse desde abajo.

Para acoplarlo a la línea de muebles, la instalación varía según el tipo.

Muebles bajos y muebles altos

Ambos apoyan en el suelo.

1. Enrasado: Asegúrate de que el frente del armario abierto sobresalga 2,2 cm de la estructura de IKEA para que quede perfectamente alineado con tus frentes CUBRO.
2. En algunos casos, es recomendable fijar a la pared en los casos en los que no se pueda atornillar a un mueble contiguo. Si es así, recibirás las instrucciones por parte de tu Design Expert.

Muebles de pared

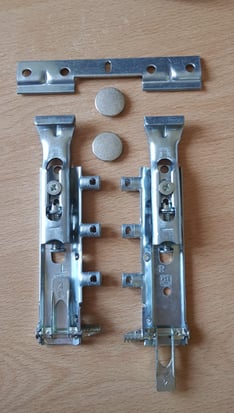

Requieren un herraje específico para ser colgados. Para anclar estos muebles a la pared enviamos el mueble mecanizado con 2 colgadores ocultos en la parte de atrás derecha e izquierda y un colgador que habrá que colocar en la pared.





1. Accede a los tornillos del colgador a través de dos taladros circulares en la parte delantera del mueble.
2. Usa estos tornillos para ajustar la altura agujero de abajo) y la profundidad del mueble (agujero de arriba) con respecto a la pared.
3. Una vez que el mueble esté nivelado, utiliza los tapones incluidos para cubrir los orificios de acceso a los tornillos, asegurando un acabado limpio y profesional.

Observaciones

• Ten en cuenta que cada pared requiere diferentes tipos de tacos y tornillos
• La parte baja del colgador de la pared hay que situarlo a 7cm de donde quieres que acabe el mueble.
• Recuerda que el riel de IKEA NO puede estar detrás del mueble abierto, con lo que tendrás que cortarlo para evitar que llegue a esa zona.

Contenido adicional

• 📥 Descargar guía de hornacinas rectas en formato pdf
• 📥 Descargar guía de hornacinas curvas en formato pdf
• Video explicativo del sistema de ensamblaje desmontable (lamellos)
