Guide d'installation de la porte du lave-vaisselle

Selon le modèle

Si votre lave-vaisselle est équipé d'une porte ou de deux façades de tiroirs, les façades de nos lave-vaisselle sont par défaut usinées pour utiliser la quincaillerie coulissante IKEA VÅGLIG.

Nous recommandons donc de choisir un modèle IKEA, qui offre un large éventail de prix et de gammes et qui est 100% intégrable avec le modèle CUBRO.

Vous trouverez dans ce guide les instructions de montage pour chaque modèle :

1. Lave-vaiselle IKEA ↔60 cm
2. Lave-vaiselle non IKEA ↔60 cm
3. Lave-vaiselle ↔45 cm

Lave-vaiselle IKEA ↔60 cm

Sera l'un de ces modèles, et vous devrez utiliser le VÅGLIG :

• KALLBODA
• TORSBODA
• ÖSTVEDA
• RÅGLANDA
• RENGÖRA
• LAGAN (60 cm)
• Modèles abandonnés tels que HYGIENISK, RENODLAD, VILLBODA, PROFFSIG, DISKAD...

Reportez-vous aux instructions IKEA et utilisez les trous prévus sur la façade.







Lave-vaisselle non IKEA

Les lave-vaisselle sont probablement les appareils encastrables les plus complexes à intégrer dans le système CUBRO. Cela est dû au fait que de nombreux fabricants conçoivent encore des lave-vaisselle pour des cuisines avec meubles de 72 à 76 cm de hauteur, contre 80 cm chez IKEA.

Pour être compatibles avec une façade CUBRO, deux conditions doivent être remplies :

• Porte coulissante : permet d’avoir une façade de 80 cm tout en ouvrant complètement le lave-vaisselle.

• Espace suffisant pour le passage de la plinthe, idéalement 12 cm. Si l’espace est moindre, il faudra avancer les pieds de toute la ligne de meubles dans cette zone afin d'assurer la continuité de la plinthe. Consultez notre guide d'installation des plinthes.



AEG / Electrolux

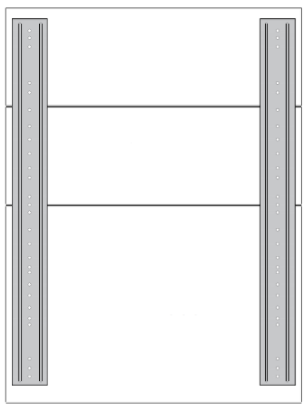

Ces modèles doivent présenter ce schéma, et dans les deux cas, on choisira l’option B du fabricant :

Guide de montage :

1. Il n’est pas nécessaire d’acheter la ferrure VÅGLIG. L’installateur devra usiner la façade CUBRO selon les instructions du fabricant.

2. Rehausser le lave-vaisselle à 860 mm de hauteur pour permettre l’installation d’une façade de 800 mm.

3. Placer la porte CUBRO environ 2-3 cm au-dessus de l’appareil.

4. Lors de l’ouverture, un espace sera visible entre le haut du lave-vaisselle et le plan de travail, qu’on pourra cacher avec une bande de finition intérieure. Vous pouvez prélever le matériau nécessaire à cette couverture sur les plinthes ou les panneaux excédentaires que vous avez découpés lors de l'assemblage.



Balay, Bosch ou Siemens

En général, ces marques proposent deux modèles, tous deux compatibles s'ils sont équipés d'une porte coulissante :

1. Modèle compatible avec des portes jusqu'à 765 mm
2. Modèle compatible avec des portes jusqu'à 815 mm

À savoir :

• Les deux modèles nécessitent de modifier le plan de la plinthe en l'avançant, car IKEA place ses pieds à 12 cm et ce modèle n'en a que 10 cm. Consultez notre guide d'installation des plinthes.
• Même si, dans le premier cas, le fabricant indique que la porte doit mesurer au maximum 765 mm de haut et que la nôtre mesure 798 mm, il est possible d'installer la façade grâce à une petite astuce utilisant la ferrure VÅGLIG d'IKEA.

1. Modèle de porte jusqu'à 765 mm

Pour ces modèles, vous devez mesurer la distance entre la pièce en plastique supérieure et la ferrure inférieure, qui doit être de 26 mm :

La ferrure VÅGLIG, quant à elle, a des trous homologues de 31 cm, ce qui signifie que nous devrons la couper de 5 cm au centre (2,5 cm vers le haut et 2,5 cm vers le bas à partir du milieu de la ferrure), pour les laisser à 26 cm et la rendre compatible.

Une fois coupée, vous pouvez utiliser la mécanisation de la façade et procéder à l'installation.

1. Vissez le VÅGLIG à la façade en utilisant les découpes.
2. Placez le lave-vaisselle dans son emplacement.
3. Placez la façade sur la porte du lave-vaisselle en suivant les instructions du fabricant.
4. Vous devrez surélever le lave-vaisselle de 3 cm afin que la façade soit alignée avec les portes ou les tiroirs adjacents.
5. À l'ouverture, il restera un espace entre le dessus du lave-vaisselle et le plan de travail, qui peut être comblé à l'aide d'un cache intérieur. Vous pouvez récupérer le matériau nécessaire à la fabrication de ce cache dans les chutes de plinthes ou de panneaux découpées lors du montage.



2. Modèle de porte jusqu'à 815 mm

Sur ce modèle, la distance entre les deux ferrures est de 31 cm, ce qui le rend parfaitement compatible avec le VÅGLIG.

1. Vissez le VÅGLIG à la façade en utilisant les découpes.
2. Placez le lave-vaisselle dans son emplacement.
3. Placez la façade sur la porte du lave-vaisselle en suivant les instructions du fabricant.
4. Vous devrez surélever le lave-vaisselle de 3 cm afin que la façade soit alignée avec les portes ou les tiroirs adjacents.
5. À l'ouverture, il restera un espace entre le dessus du lave-vaisselle et le plan de travail, qui peut être comblé à l'aide d'un cache intérieur. Vous pouvez récupérer le matériau nécessaire à la fabrication de ce cache dans les chutes de plinthes ou de panneaux découpées lors du montage.

Lave-vaiselle ↔ 45 cm

S'il s'agit d'IKEA, ce sera l'un de ces modèles :

• FRÖSLUNDA
• LAGAN (45 cm)
• Modèles abandonnés tels que MEDELSTOR

Dans ce cas, il n'est pas nécessaire d'acheter du matériel VÅGLIG. Le poseur devra usiner la façade du CUBRO selon le modèle d'usinage IKEA. ou celui du fabricant.





Comme notre façade est usinée pour le système VÅGLIG, vous pouvez utiliser l’un des trous pour la pièce métallique fournie avec le lave-vaisselle. Il faudra sacrifier le trou inférieur et en percer deux nouveaux, de sorte que vous utiliserez seulement 3 des 4 trous.



Pour la rendre compatible, elle doit être équipée de l'adaptateur pour lave-vaisselle IKEA : ERSÄTTARE. Chez CUBRO, nous ne sommes pas fans de l'adaptateur, car il complique le montage de la porte et nécessite un démontage lors de la dépose du lave-vaisselle pour l'entretien. En outre, il est conseillé de vérifier le stock, car il n'est pas toujours disponible sur tous les marchés.

C'est pourquoi nous recommandons uniquement les modèles compatibles avec le système IKEA.
